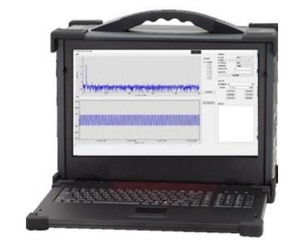

RISN5000 信号采集回放系统
RISN5000高速信号采集回放系统是我司自主研发的一款高性能设备。采用先进的软件无线电技术架构，可同时接收8路2GHz带宽的模拟信号，实现高速采集、高速记录（8GB/s）和高速回放，具备大容量储空间。每路均支持数字上下变频功能，接收信号频段缺省配置10M~6GHz。
用户可通过上位机控制软件对设备进行参数配置，包括参考时钟，触发源选择，采样模式，触发采样长度，射频信号中心频率、数字上下变频带宽等；实时查看设备工作状态和信号状态，包括频谱图、时频图、波形图等。
设备可按需调整功能和指标，也可以按需订制。
功能指标
1. 支持8路射频信号接入和8路射频信号输出；
2. 具备8路同时连续记录功能；
3. 具备8路信号连续回放功能，支持本设备采集数据文件和生成的数据文件回放；
4. 具备数字上下变频功能；
5. 具备采集信号和回放信号频谱图、时频图、波形图显示功能；
6. 具备强信号保护功能；
7. 具备外部参考时钟接入功能；
8. 支持外部多种触发信号，同时也支持内触发信号；
9. 文件夹包含采集时间戳信息；
10. 自带高性能计算机，包含显示器；
11. 具备自检功能；
序号 |
| 参数 | 技术 |
1 | 模拟信号接入及处理（可按需定制） | 接入射频信号路数 | 8 |
2 | 射频信号频率范围 | 10M-6GHz |
3 | 射频信号最大带宽 | 2GHz |
4 | 支持软件可调下变频 | -1/2Fs到1/2Fs |
5 | 链路增益 | 可定制 |
1 | 信号采集及记录 | 采样通道数量 | 8 |
2 | 采样频率 | 最高5G SPS |
3 | 采样精度 | 14位 |
4 | 数据形式 | 实数/IQ采样 |
5 | 支持内部DDC | 8路 |
6 | 抽取值 | 1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x |
7 | 最大记录能力 | 最高支持8GB/s实时采集与存储 |
8 | 记录容量 | 4TB-32TB，可扩展 |
1 | 信号回放 | 路数 | 8 |
2 | 最大回放速率 | 10G SPS |
3 | 数据形式 | 实数/IQ采样 |
4 | 数据位宽 | 14位 |
5 | 插值 | 1x, 2x, 3x, 4x, 5x, 6x, 8x, 10x, 12x, 16x, 20x, 24x, 40x |
6 | 最大信号幅度 | 0dBm（可定制） |
1 | 其他 | 内嵌计算机 | CPU AMD5995、内存64GB、硬盘1TB、屏幕11.6英寸 |
2 | 设备尺寸 | 482*480*178mm |
3 | 设备重量 | 20KG |
4 | 设备电源 | 220V交流电 |
5 | 外部接口 | MMCX射频接口、视频接口、千兆网口接口、USB3.0接口、AC220电源接口 |
信号分析软件
信号分析软件可以设置每个ADC通道的工作参数，包括参考时钟，触发源选择，采样模式，触发采样长度，射频信号中心频率、数字上下变频带宽等；支持多达32个ADC通道的切换与显示，同时显示目标信号的时域与频域图像，并通过光标功能进行测量与分析。
应用领域
RISN5000高速信号采集回放系统广泛应用于多种高速信号采集和存储的领域，例如：雷达信号模拟、电磁环境分析、气象多普勒雷达、激光雷达、电力（局部放电）、大科学（飞行时间质谱仪、汤姆逊散射诊断、中子飞行时间、粒子加速器）、生物（流式细胞成像）、分布式光纤传感、量子测量等等等大科学领域，具有非常广泛的应用前景。

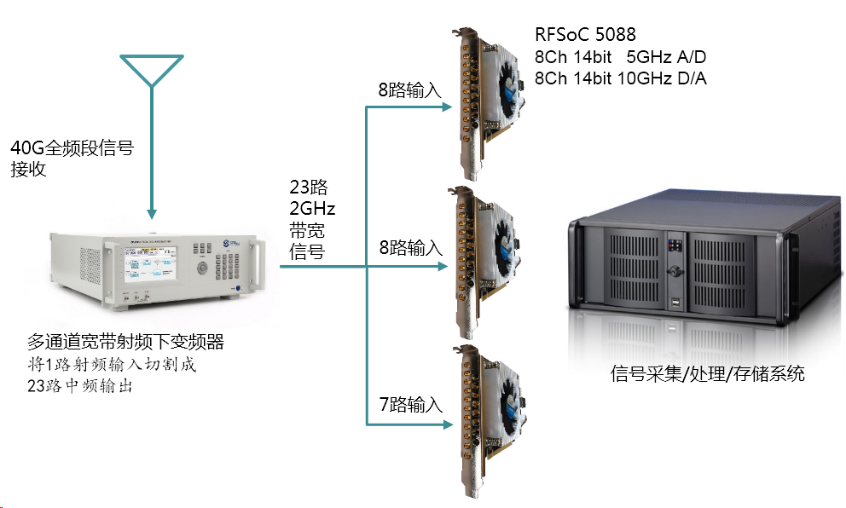

应用案例1- 40GHz宽带扫频
ü 1台超宽带多通道射频下变频器，可以接收40GHz带宽的信号
ü 频域切割成23路带宽为2GHz的中频信号同步输出
ü 3块RFSoC 5088模块，提供24路5GHz采样率的同步采集
应用案例2-空域信号环境分析平台

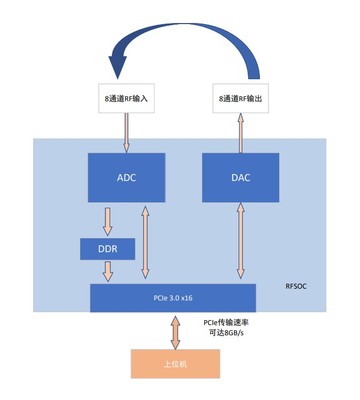

信号处理过程 |

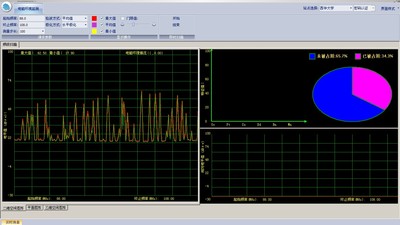

信号分析软件 |
|
|
本应用案例的主要技术过程如下
ü 8通道DAC循环播放数据文件，输出RF信号至天线
ü 8通道ADC从天线端接收反射回来的RF信号
ü 对比分析收发数据，进行空域信号环境分析
