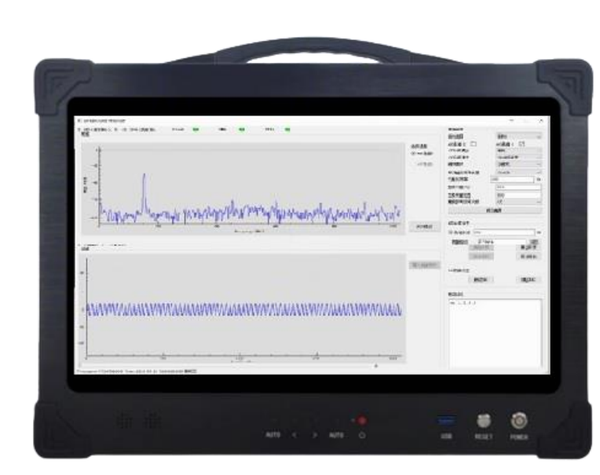

RISN5002 多通道分布式光纤记录分析仪是我司自主研发的一款高性能设备。基于光纤传感技术，能够对多个通道的数据进行分布式采集、记录与深入分析的先进系统。该系统利用光纤独特的光学特性，实现对温度、应变等多种物理量的高灵敏度感知，通过分布式测量，可获取沿光纤长度方向上连续分布的信息，突破了传统点式传感器在空间分辨率和测量范围上的限制。多通道设计则使得系统能够同时监测多个区域或多种参数，大大提高了数据采集的效率和全面性。设备可按需调整功能和指标，也可以按需订制。
功能指标
1.单/双通道1.024G采样率下，触发采样频率1kHz、采样时间512μs时，达到实时解调和存储解调结果；
2.支持更改互相关参考信号（每隔16/32/64次触发后更换参考信号，或者不更换参考信号）；
3.支持互相关窗大小可调，调谐范围100ns至1000ns；
4.支持互相关窗位置可调；
5.支持实时解调信号瀑布图、应变时域图、频谱图和短时傅里叶变化时频图显示功能；
6.支持外部多种触发信号，同时也支持内触发信号；
7.自带高性能计算机，包含显示器；

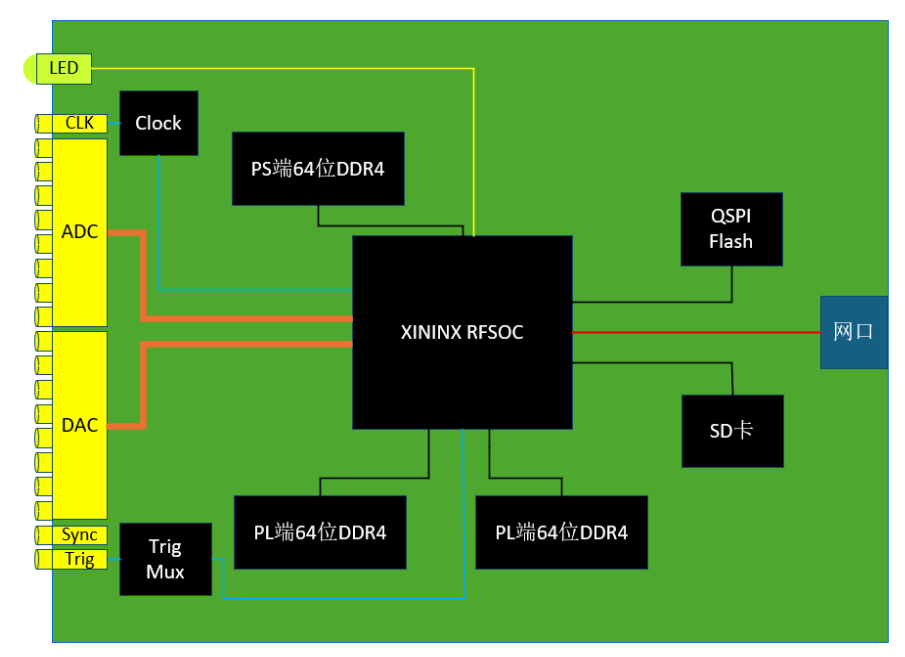

结构框图

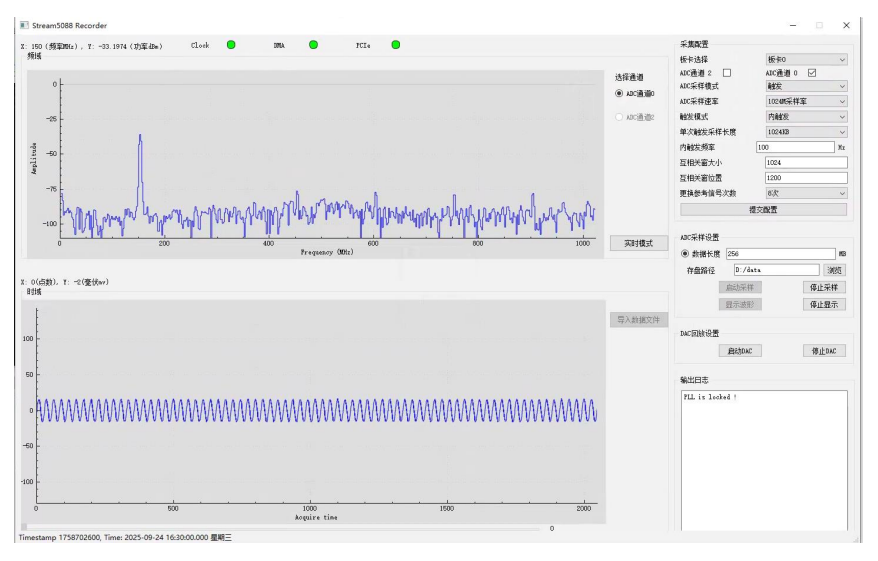

采集和控制软件
采集和控制软件可以设置每个 ADC 通道的工作参数，包括触发源选择，单次触发长度设置，采样模式，内触发频率设置，互相关窗大小和位置设置、更换参考曲线的次数等；同时显示原始目标信号的时域与频域图像。

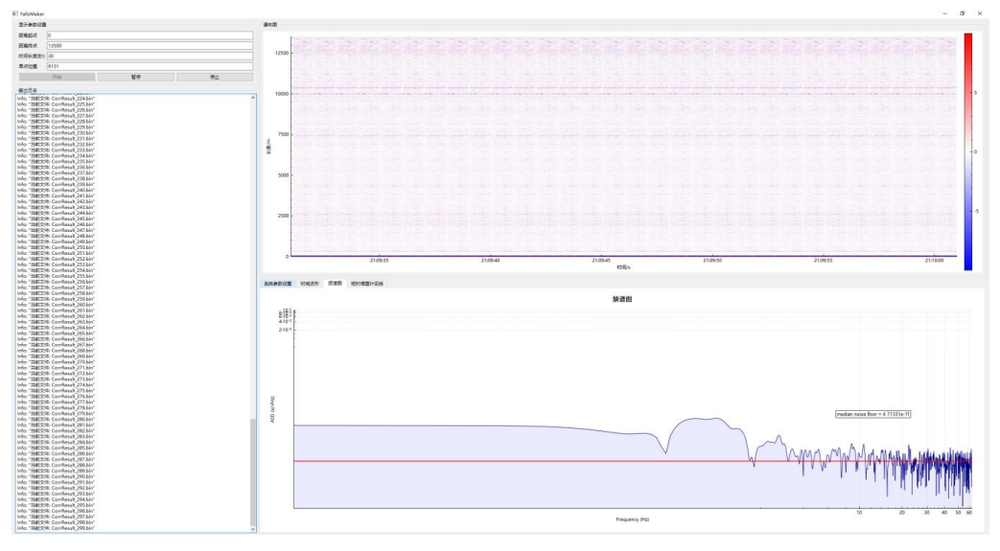

信号分析软件
信号分析软件实时处理和分析解调数据，并绘制成瀑布图、应变时域图、频谱图和短时傅里叶变换时频图等，软件支持可选滤波器系数、单点位置可调和窗口大小可调等功能。
应用领域
7 1)大型基础设施监测：在桥梁、隧道、大坝等大型建筑结构中，通过将光纤传感器分布式铺设在结构的关键部位，如桥墩、桥索、隧道衬砌、大坝坝体等，实时监测结构在各种 荷载作用下的应变和温度变化。及时发现结构的早期损伤和潜在安全隐患，为结构的维护、维修和健康评估提供重要依据，保障基础设施的长期安全运行。
2)石油天然气管道监测：沿石油天然气管道铺设光纤，可实时监测管道沿线的温度、应变和振动等信息。能够及时发现管道的泄漏、变形、外力破坏等情况，快速定位故障点，为管道的安全运营和应急处理提供有力支持，减少因管道事故造成的经济损失和环境污染。
3)矿山安全监测：在矿井巷道、采空区等区域铺设光纤传感器，监测岩体的变形、应力变化以及温度等参数。对矿山的顶板冒落、煤岩突出等灾害进行实时预警，保障矿山工作人员的生命安全，提高矿山开采的安全性和效率。
4)电力系统监测：应用于高压输电线路、变电站等电力设施的监测。通过监测线路的温度变化，预防因过载、接触不良等原因导致的线路过热故障；监测杆塔的倾斜和基础沉降，确保电力设施的稳定运行，提高电力系统的可靠性和安全性。
